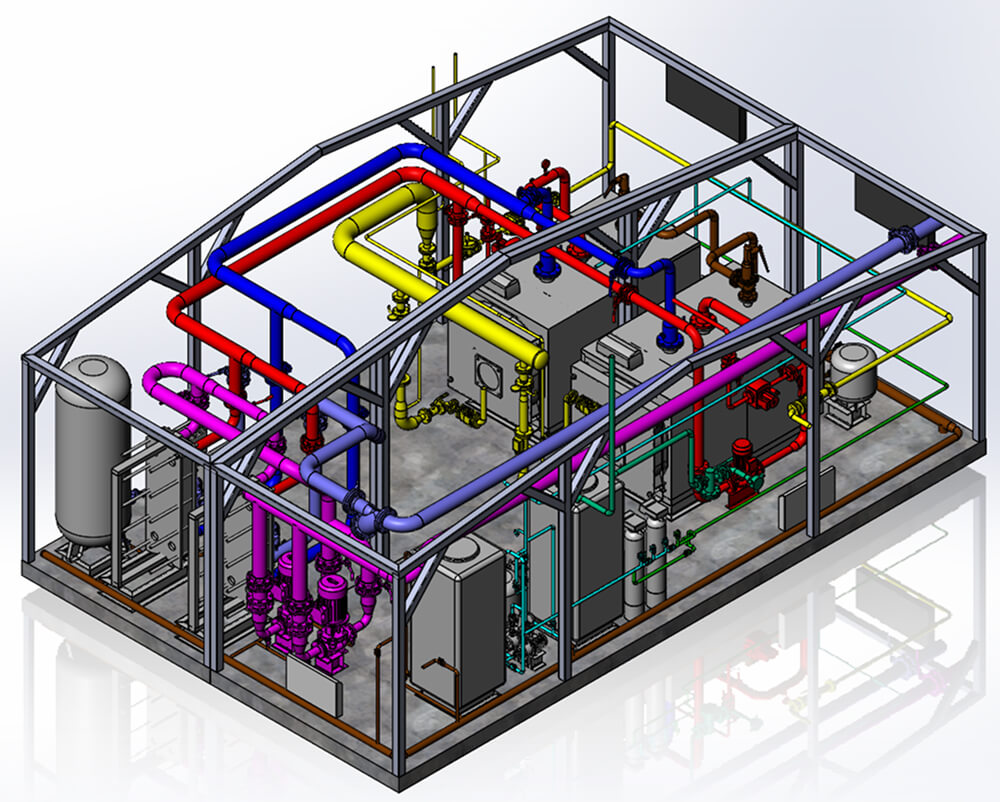

Водогрейная котельная МВКУ-4,0ГД
- Основное топливо:
- природный газ
- Температурный график сети:
- 95 / 70 °С
- Температурный график контура ГВС:
- 65 / 40 °С (*опция)
- Установленная тепловая мощность:
- 4000 кВт
- Резервное топливо:
- дизельное
- Режим работы котельной:
- автоматизированный
Доставка котельных осуществляется низкорамными тралами в любую точку России и по запросу может быть включена в стоимость оборудования.
Тип исполнения котельной — модульная, отдельно стоящая. Наружные стены и кровля выполнены из трехслойных сэндвич-панелей заводской готовности. Пол утепленный, покрытие полов — лист рифленый чечевичного профиля. Окна выполнены из ПВХ-профилей с одинарным остеклением, площадь остекления принята с учетом требования по легкосбрасываемым конструкциям. Дверь входная — металлическая, противопожарная, утепленная с порогом.
Котельная снабжена системой отопления, вентиляции, водопроводом, канализацией, необходимой электрикой и молниезащитой.
Удаление дымовых газов предусмотрено раздельно от каждого котла через дымоходы, выполненные из специальной нержавеющей стали, устойчивой к окисляющему воздействию высоких температур и агрессивных веществ, содержащихся в дымовых газах. Базальтовый утеплитель дымоходов исключает образование конденсата. На дымовых трубах предусмотрены устройства для чистки дымоходов и слива конденсата. На газоходах от котлов к дымовым трубам предусмотрена установка взрывных предохранительных клапанов и устройств для отбора проб дымовых газов. Конструкции несущих каркасов дымовых труб представляют собой отдельностоящие самонесущие металлические фермы с постоянным по высоте сечением.
В котельной предусмотрен постоянный контроль параметров работы оборудования, сигнализации отклонения параметров. Приборы контроля, регулирования, управления и сигнализации вынесены на общий щит контроля.
Котельная оснащена системой автоматической пожарной сигнализации. Для определения и контроля качества воздуха установлена система автоматического контроля загазованности. Котельная полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала. Передача сигналов об авариях технологического оборудования, несанкционированного доступа, срабатывания пожарной сигнализации, о загазованности предусмотрена по каналу GSM.
Установленная тепловая мощность котельной — 4000 кВт.
Температурный график сети — 95 / 70 °С.
Температурный график контура ГВС — 65 / 40 °С (*опция).
Основное топливо — природный газ, аварийное/резервное — дизельное.
Режим работы котельной — автоматизированный, без обслуживающего персонала.
|
Наименование оборудования и материалов |
Кол-во |
|
Котельное и горелочное оборудование |
|
|
Котел стальной водогрейный газотрубно-дымогарного типа |
по запросу |
|
Автоматика котла |
по запросу |
|
Горелка комбинированная газ/дизель |
по запросу |
|
Теплообменное оборудование |
|
|
Теплообменник пластинчатый конура теплоснабжения |
по запросу |
|
Теплообменник пластинчатый контура ГВС (*опция) |
по запросу* |
|
Насосное оборудование |
|
|
Насос котловой |
по количеству котлов |
|
Насос загрузки теплообменников теплоснабжения |
2 шт. |
|
Насос загрузки теплообменников контура ГВС |
2 шт. |
|
Насос сетевой контура теплоснабжения |
по расчету |
|
Насос циркуляции контура ГВС (*опция) |
по расчету* |
|
Насос подпитки |
2 шт. |
|
Узлы учета |
|
|
Узел учета расхода воды, технологический, счетчик ВСХН |
1 шт. |
|
Узел учета расхода электроэнергии, технологический, Энергомера / Меркурий |
1 шт. |
|
Узел учета расхода газа, коммерческий, Ирвис |
1 шт. |
|
Узел учета тепла, технологический, электромагн. расходомер Мастерфлоу |
1 шт. |
|
Автоматика / Электрооборудование / Диспетчеризация |
|
|
Щит сигнализации и управления котельной |
1 компл. |
|
Вводно-распределительное устройство |
1 компл. |
|
Система автоматического контроля загазованности САКЗ с сигнализаторами с выводом информации |
1 компл. |
|
Охранно-пожарная сигнализация Система автоматической охранной и пожарной сигнализации на базе оборудования «Гранд Магистр» или «Рубеж». Система оповещения людей о пожаре и несанкционированном проникновении при помощи встроенных модулей СМС-сообщений. |
1 компл. |
|
Реледавления |
1 компл. |
|
Термометры, манометры, термопреобразователи, контроллеры и пр. |
1 компл. |
|
Кабельная продукция |
1 компл. |
|
Диспетчеризации по средствам GSM канала. Передача сигналов об авариях технологического оборудования, загазованности помещений, срабатывания главного быстродействующего запорного клапана газоснабжения. |
1 компл. |
|
Газоснабжение внутреннее |
|
|
Регулятор давления газа Madas |
1 компл. |
|
Клапан электромагнитны КЗГЭМ/КПЭГ |
1 шт. |
|
Фильтр газа Madas, с индикатором перепада давления |
1 шт. |
|
Краны шаровые LD Gas, запорная арматура |
1 компл. |
|
Трубы, фланцы, фитинги, расходные материалы |
1 компл. |
|
Емкости / Баки |
|
|
Расширительные мембранные баки (котловые, сетевые подпитки) |
1 компл. |
|
Бак запаса воды |
1 шт. |
|
Расходный бак под дизель 800л |
1 шт. |
|
Водоподготовка |
|
|
Блок хим. водоподготовки — автоматическая система дозирования реагентов. (механическая очистка, смягчение воды, удаление растворенного кислорода). Подбирается согласно хим. анализа воды. |
1 компл. |
|
Дополнительное оборудование |
|
|
Запорная арматура |
1 компл. |
|
Гидравлический разделитель — гидрострелка (*опция) |
1 шт.* |
|
Электромонтажные материалы (фонари, кабели, лотки и др. материалы) / Материалы для монтажа КИП и А |
1 компл. |
|
Трубомонтажные материалы (трубы, колена, ответвления, фланцы, и др.) |
1 компл. |
|
Теплоизоляция трубопроводов |
1 компл. |
|
Система приточно-вытяжной вентиляции котельной Естественная вентиляция, через приточные решетки. Вытяжные вентиляторы, во взрывозащищенном исполнении. Воздушные клапана KV Неватом, крышные вентиляторы ВКТехнология, воздуховоды и фасонные изделия Неватом. |
1 компл. |
|
Система отопления котельной Дежурное отопление при помощи электрических конвекторов Ballu. |
1 компл. |
|
Здание котельной |
|
|
Блочно-модульное здание. Размер и количество блок-модулей уточняется проектом. Наружная обивка огнестойкими теплоизоляционными панелями типа «сэндвич». Толщина стеновых панелей — 80 мм, кровельных — 120 мм. Угол наклона кровли 8 град. Цвет покрытия согласно заданию. В качестве легко сбрасываемых конструкции принято одинарное остекление толщиной 4 мм. |
1 компл. |
|
Дымовая труба |
|
|
Газоходы из нерж. стали внутри и снаружи, с теплоизоляцией, тип крепления — на ферме, без светоограждения. Высота уточняется проектом. |
по кол-ву котлов |
|
Самонесущая фермы для крепления газоходов дымовых труб с молниеотводом. Высота уточняется проектом. |
уточняется |
