Паровая котельная МПКУ-5,0ГД

Под заказ

Рассчитать стоимость

Характеристики котельной

Установленная паропроизводительность:: 5000 кг/ч
Возврат конденсата:: уточняется
Рабочее давление пара:: до 16 бар
Температура пара:: до 204 °С
Основное топливо:: природный газ
Резервное топливо:: дизельное
Режим работы котельной:: автоматизированный

Доставка

Доставка котельных осуществляется низкорамными тралами в любую точку России и по запросу может быть включена в стоимость оборудования.

Описание

Характеристики

Комплектация

Документы

Тип исполнения котельной — модульная, отдельно стоящая. Наружные стены и кровля выполнены из трехслойных сэндвич-панелей заводской готовности. Пол утепленный, покрытие полов — лист рифленый чечевичного профиля. Окна выполнены из ПВХ-профилей с одинарным остеклением, площадь остекления принята с учетом требования по легкосбрасываемым конструкциям. Дверь входная — металлическая, противопожарная, утепленная с порогом.

Котельная снабжена системой отопления, вентиляции, водопроводом, канализацией, необходимой электрикой и молниезащитой.

Удаление дымовых газов предусмотрено раздельно от каждого котла через дымоходы, выполненные из специальной нержавеющей стали, устойчивой к окисляющему воздействию высоких температур и агрессивных веществ, содержащихся в дымовых газах. Базальтовый утеплитель дымоходов исключает образование конденсата. На дымовых трубах предусмотрены устройства для чистки дымоходов и слива конденсата. На газоходах от котлов к дымовым трубам предусмотрена установка взрывных предохранительных клапанов и устройств для отбора проб дымовых газов. Конструкции несущих каркасов дымовых труб представляют собой отдельностоящие самонесущие металлические фермы с постоянным по высоте сечением.
В котельной предусмотрен постоянный контроль параметров работы оборудования, сигнализации отклонения параметров. Приборы контроля, регулирования, управления и сигнализации вынесены на общий щит контроля.

Котельная оснащена системой автоматической пожарной сигнализации. Для определения и контроля качества воздуха установлена система автоматического контроля загазованности. Котельная полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала. Передача сигналов об авариях технологического оборудования, несанкционированного доступа, срабатывания пожарной сигнализации, о загазованности предусмотрена по каналу GSM.

Установленная паропроизводительность — 5000 кг/ч.
Возврат конденсата — уточняется.
Параметры пара — рабочее давление до 16 бар, температура пара до 204 °С.
Основное топливо — природный газ, аварийное/резервное — дизельное.
Режим работы котельной — автоматизированный, без обслуживающего персонала.

Сертификат на БМК ЗМК Энергия 2025 Сертификат соответствия

Наименование оборудования и материалов	Кол-во
Котельное и горелочное оборудование
Котел паровой газотрубно-дымогарного типа	по запросу
Указатель уровня воды	по запросу
Насосное оборудование	по запросу
Арматура котла	по запросу
Шкаф управления паровым котлом	по запросу
Каскадный шкаф управления котлами	по запросу
Непрерывная и периодическая продувки котла	по запросу
Охладитель отбора проб	по запросу
Деаэратор	по запросу
Охладитель стоков	по запросу
Горелка комбинированная газ/дизель	по запросу
Узлы учета
Узел учета расхода воды, технологический, счетчик ВСХН	1 шт.
Узел учета расхода электроэнергии, технологический, Энергомера / Меркурий	1 шт.
Узел учета расхода газа, коммерческий, Ирвис	1 шт.
Автоматика / Электрооборудование / Диспетчеризация
Щит сигнализации и управления котельной	1 компл.
Вводно-распределительное устройство	1 компл.
Система автоматического контроля загазованности САКЗ с сигнализаторами с выводом информации	1 компл.
Охранно-пожарная сигнализация Система автоматической охранной и пожарной сигнализации на базе оборудования «Гранд Магистр» или «Рубеж». Система оповещения людей о пожаре и несанкционированном проникновении при помощи встроенных модулей СМС-сообщений.	1 компл.
Реледавления	1 компл.
Термометры, манометры, термопреобразователи, контроллеры и пр.	1 компл.
Кабельная продукция	1 компл.
Диспетчеризации по средствам GSM канала. Передача сигналов об авариях технологического оборудования, загазованности помещений, срабатывания главного быстродействующего запорного клапана газоснабжения.	1 компл.
Газоснабжение внутреннее
Регулятор давления газа Madas	1 компл.
Клапан электромагнитны КЗГЭМ/КПЭГ	1 шт.
Фильтр газа Madas, с индикатором перепада давления	1 шт.
Краны шаровые LD Gas, запорная арматура	1 компл.
Трубы, фланцы, фитинги, расходные материалы	1 компл.
Емкости / Баки
Гидроаккумулятор подпитки системы	1 шт.
Бак запаса воды	1 шт.
Расходный бак под дизель 800л	1 шт.
Водоподготовка
Блок хим. водоподготовки — автоматическая система дозирования реагентов. (механическая очистка, смягчение воды, удаление растворенного кислорода). Подбирается согласно хим. анализа воды.	1 компл.
Дополнительное оборудование
Запорная арматура	1 компл.
Насос подпитки системы	2 шт.
Электромонтажные материалы (фонари, кабели, лотки и др. материалы) / Материалы для монтажа КИП и А	1 компл.
Трубомонтажные материалы (трубы, колена, ответвления, фланцы, и др.)	1 компл.
Теплоизоляция трубопроводов	1 компл.
Система приточно-вытяжной вентиляции котельной Естественная вентиляция, через приточные решетки. Вытяжные вентиляторы, во взрывозащищенном исполнении. Воздушные клапана KV Неватом, крышные вентиляторы ВКТехнология, воздуховоды и фасонные изделия Неватом.	1 компл.
Система отопления котельной Дежурное отопление при помощи электрических конвекторов Ballu.	1 компл.
Здание котельной

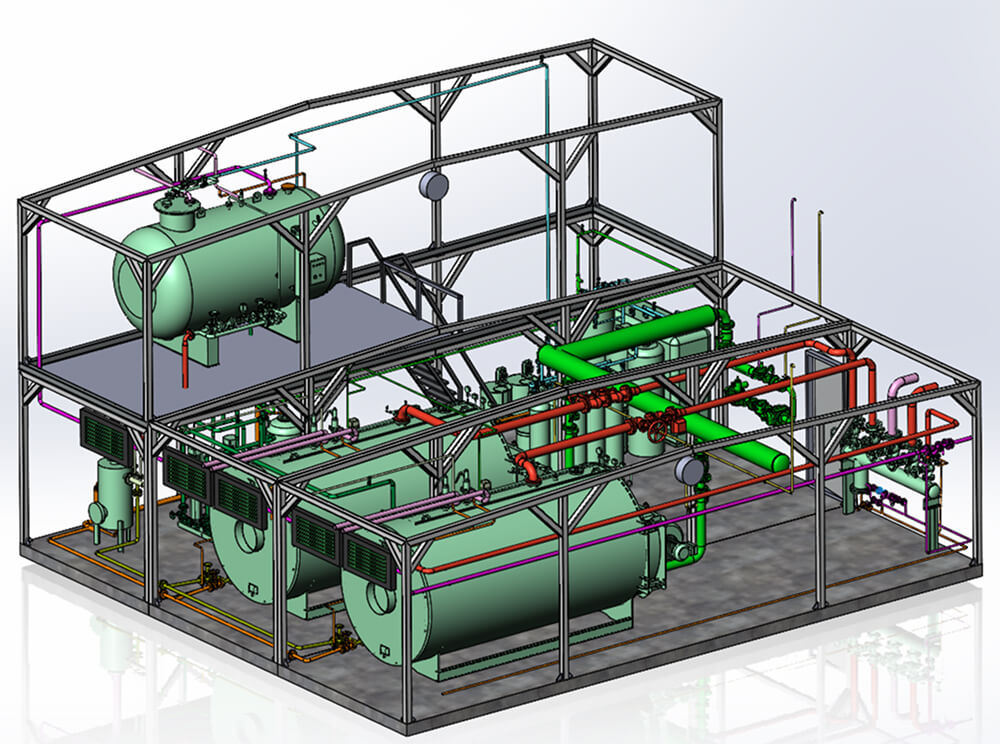

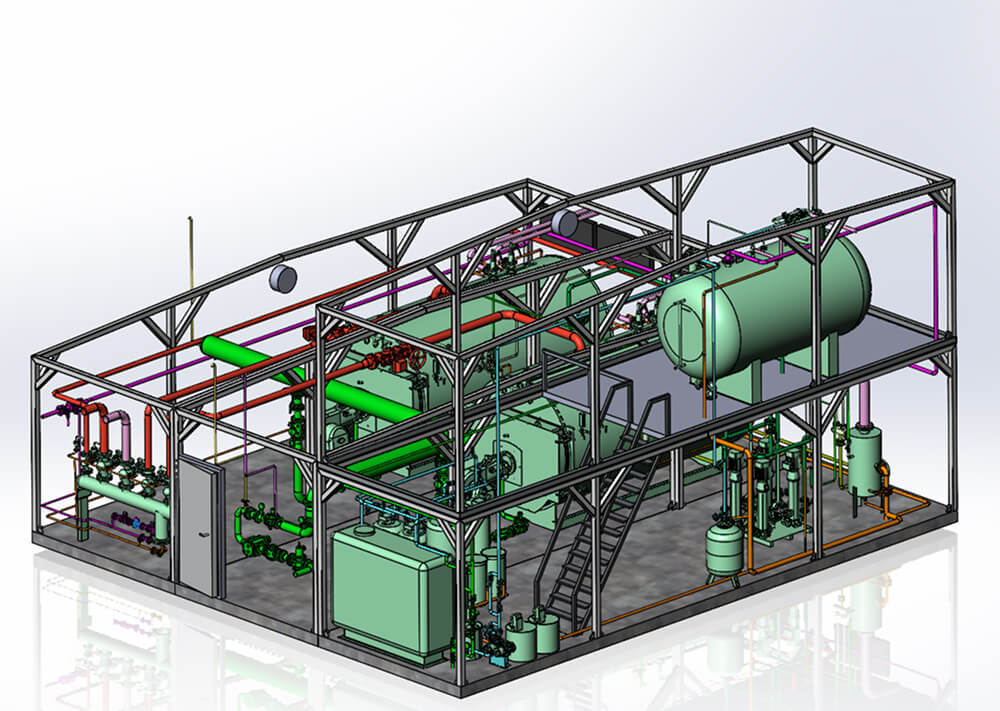

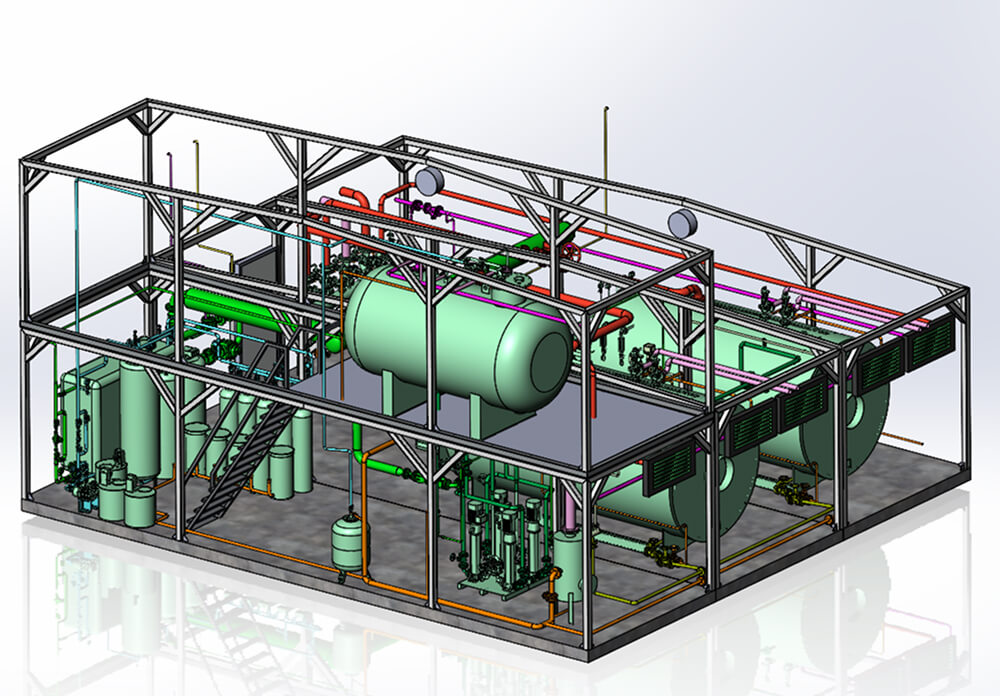

Блочно-модульное здание. Размер и количество блок-модулей уточняется проектом. 1 этаж — котельное и вспомогательное оборудования, 2 этаж — 1 блок под деаэратор. Наружная обивка огнестойкими теплоизоляционными панелями типа «сэндвич». Толщина стеновых панелей — 80 мм, кровельных — 120 мм. Угол наклона кровли 8 град. Цвет покрытия согласно заданию. В качестве легко сбрасываемых конструкции принято одинарное остекление толщиной 4 мм.	1 компл.
Дымовая труба
Газоходы из нерж. стали внутри и снаружи, с теплоизоляцией, тип крепления — на ферме, без светоограждения. Высота уточняется проектом.	по кол-ву котлов
Самонесущая фермы для крепления газоходов дымовых труб с молниеотводом. Высота уточняется проектом.	уточняется
