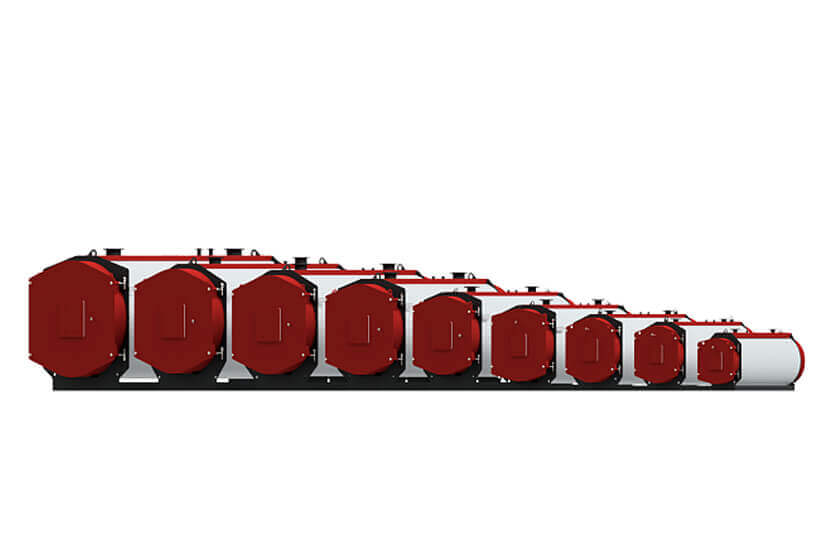

Водогрейные котлы Temron WL (двухходовые)
- Установленная тепловая мощность:
- 0,2–6,5 МВт
- Температура подачи:
- до 110 °С
- Рабочее давление:
- 0,6 МПа
Водогрейные газотрубные двухходовые котлы TEMRON серии WL предназначены для нагрева горячей воды для использования в системах отопления и горячего водоснабжения.
Используются в стационарных, блочно-модульных и транспортабельных котельных, в закрытых и открытых системах теплоснабжения.
Корпус котла — цилиндрический с плоскими трубными досками.
Топка котла — реверсивного типа, расположена по центру корпуса. Обеспечивает необходимую тепловую мощность при невысоких теплонапряжениях и малых габаритах.
Дымогарные трубы — распределены равномерно вокруг топки. Для увеличения интенсивности теплообмена в дымогарных трубах установлены спиральные турбулизаторы.
Фронтовая дверь котла — открываемая на петлях, неохлаждаемая. С огневой стороны покрыта огнеупорной изоляцией. Является местом установки горелки и поворотной камерой дымовых газов на выходе из топки.
Задняя дверь котла — съемная, теплоизолированная. Является газовой камерой для отвода дымовых газов.
Площадка обслуживания для удобства монтажа и эксплуатации — съёмная, ей могут комплектоваться котлы от 1,1 до 6 МВт.

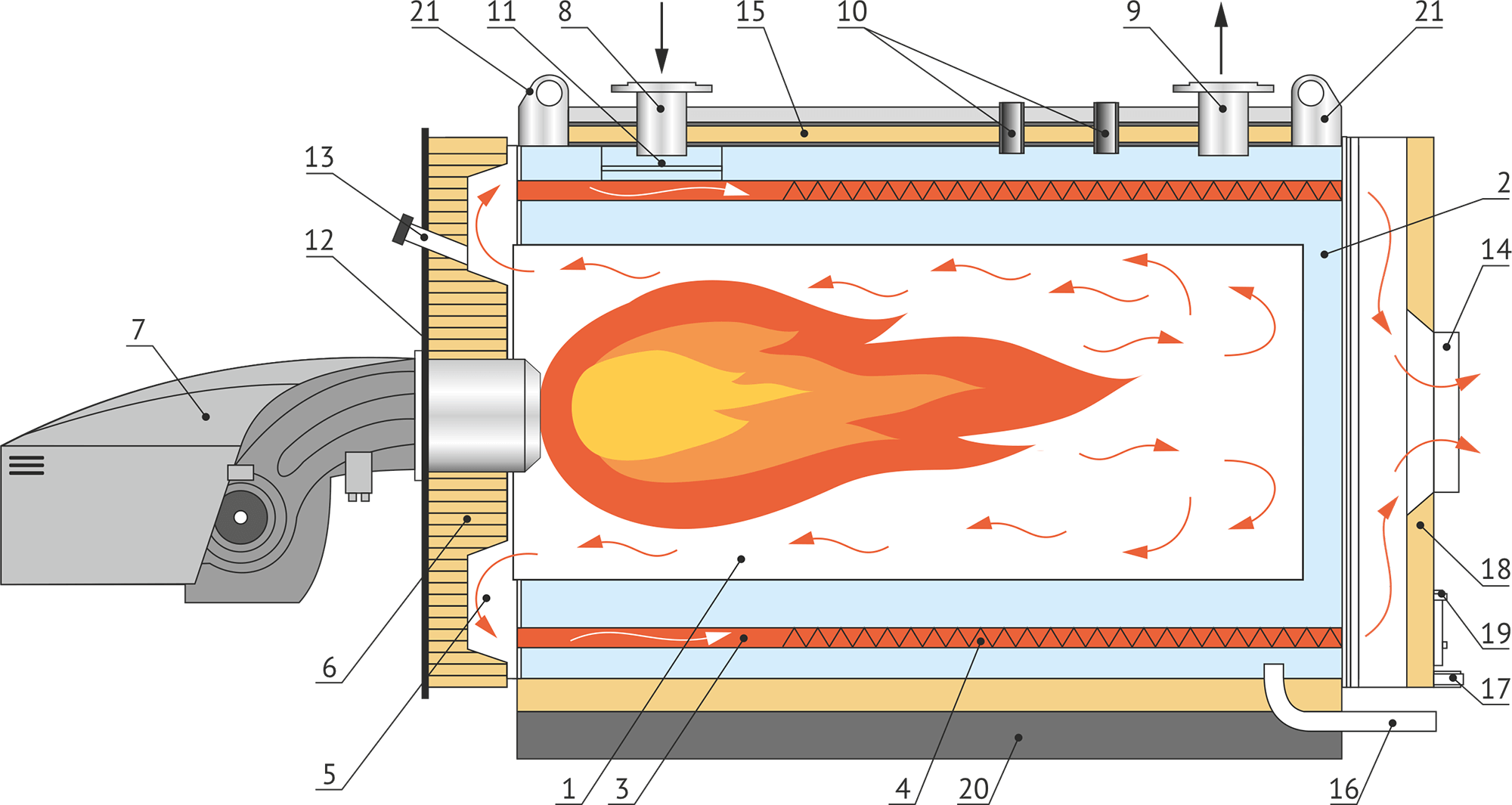

Основные элементы котла серии WL
1 Жаровая труба
2 Корпус котла
3 Дымогарные трубы
4 Турбулизаторы дымогарных труб
5 Поворотная камера
6 Фронтовая дверь с огнеупорной изоляцией
7 Горелочное устройство
8 Штуцер входа теплоносителя (обратная линия)
9 Штуцер выхода теплоносителя (прямая линия)
10 Патрубки аварийной линии
11 Водораспределительное устройство
12 Горелочная плита
13 Гляделка
14 Патрубок отвода уходящих газов
15 Теплоизоляция
16 Дренажный патрубок котла
17 Дренажный патрубок газоходов котла (удаление конденсата)
18 Задняя дверь котла с изоляцией
19 Ревизионный лючок
20 Опорная рама котла
21 Строповочные уши

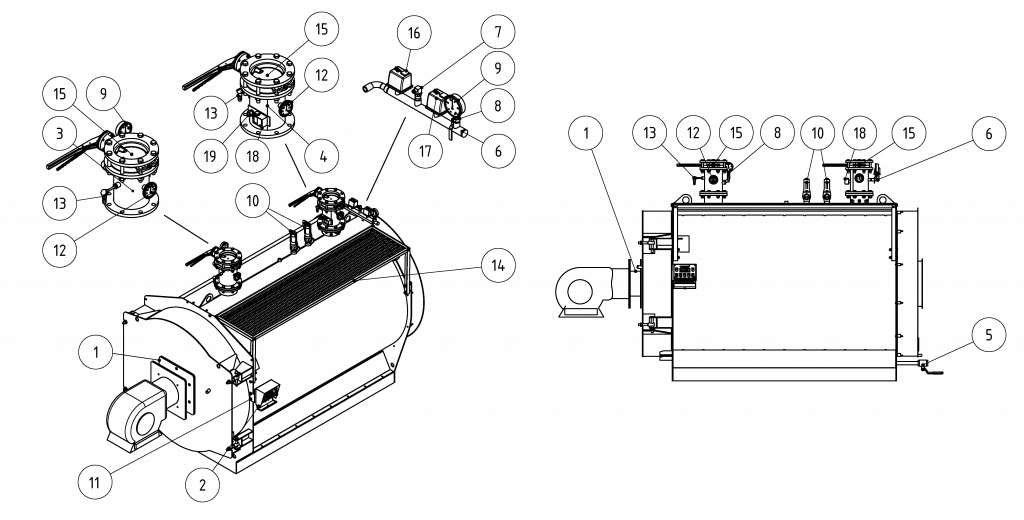

1 Адаптация под выбранную горелку
1.1 Горелочная плита с рассверловкой
1.2 Удлинённая проставка (фланец) с горелочной плитой и рассверловкой
2 Автоматика
2.1 Термостатическая панель с колбами термостатов и термометра
2.2 Панель управления на базе контролера с расширенными функциями
3 Входной коллектор безопасности
4 Выходной коллектор безопасности
5 Кран запорный (дренаж)
6 Коллектор давления
7 Преобразователь давления (датчик)
8 Кран трехходовой
9 Манометр
10 Клапан предохранительный латунный муфтовый пружинный регулируемый
11 Кронштейн блока автоматики (поставляется под выбранный тип автоматики)
12 Термометр
13 Датчик термосопротивления
14 Площадка обслуживания (от 1,1 до 6 МВт)
15 Дисковый поворотный затвор
16 Реле давления (мин.)
17 Реле давления (макс.)
18 Реле температуры (термостат)
19 Гильза
Не показано на схеме:
20 Инструмент для чистки дымогарных труб (ёрш, ручка, удлинитель)
