Характеристики котельной

Установленная тепловая мощность:: от 800 до 15000 кВт
Основное топливо:: Природный, попутный и сжиженный газы / дизельное и котельно-печное топливо
КПД на природном газе:: 94%
КПД на жидком топливе:: 91,5%
Срок службы:: 20 лет

Описание

Характеристики

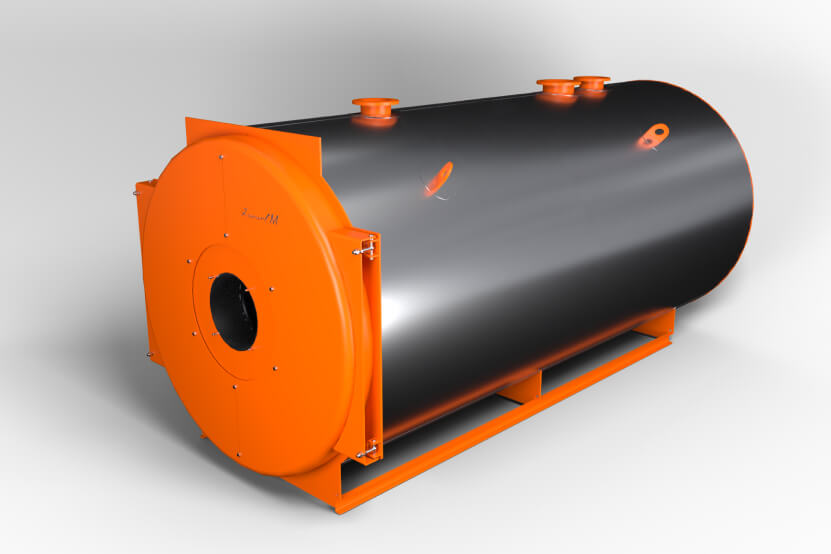

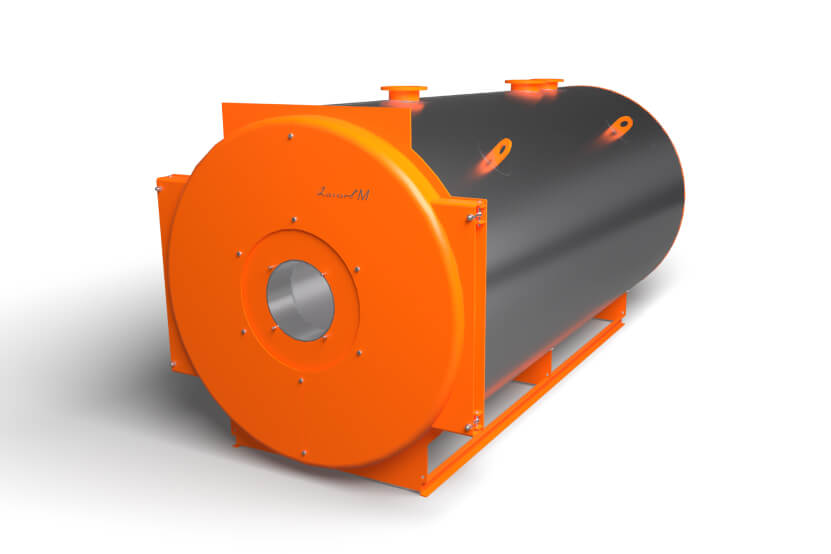

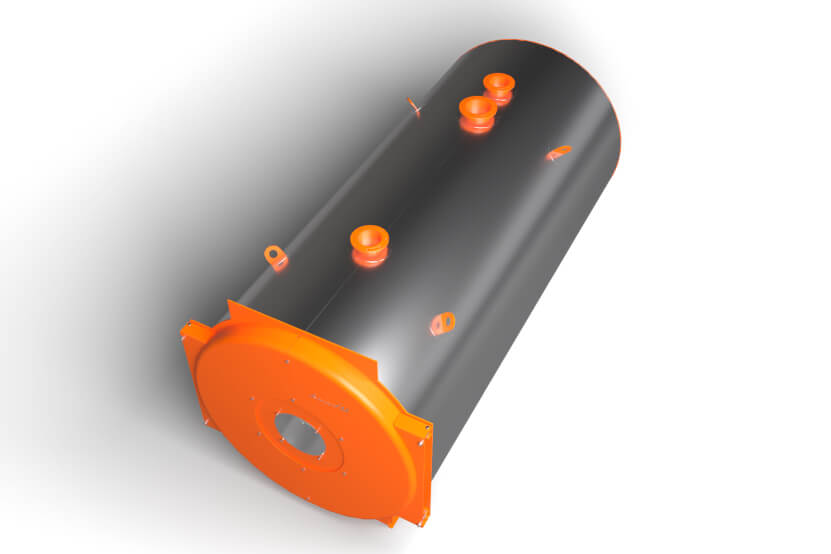

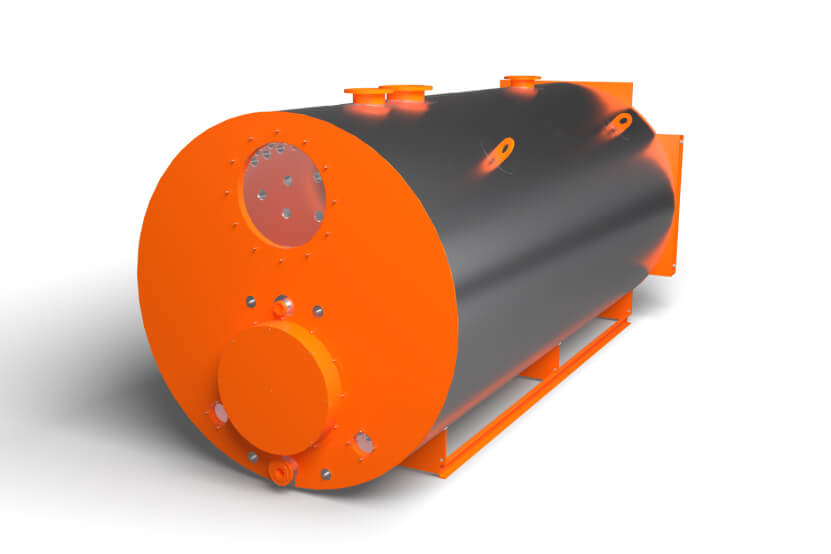

Автоматизированные водогрейные жаротрубно-дымогарные котлы, используется принцип трехходового прохождения продуктов сгорания. Котлы серии Master предназначены для производства перегретой воды с максимальной температурой до 115 °С в составе котельных для теплоснабжения зданий, сооружений и обеспечения технологических процессов различного назначения. Котел LAVART серии Master сконструирован как газоплотный напольный отопительный стальной котел с центральным расположением цилиндрической жаровой трубы и симметрично расположенными поверхностями нагрева.

Область применения: стационарные, блочно-модульные и транспортабельные котельные, используемые в закрытых системах теплоснабжения. Возможно использование котлов в конденсационной схеме котельной с внешним конденсационным теплообменником. В третьем ходе котлов теплопроизводительностью от 0,8 до 2,0 МВт включительно установлены турбуляторы. При переходе на аварийное/резервное топливо (дизельное) демонтаж турбуляторов не требуется.

Мощность	0,8 до 15,0 МВт
Избыточное давление воды на входе в котел при температуре воды на выходе из котла 115ºС и недогреве воды до кипения 30ºС, не менее	4,3 кгс/см² (но не более 6,0)
Минимальная температура воды на входе в котел, не менее	60 °С
Диапазон регулирования по теплопроизводительности, по отношению к номинальной мощности котла, не менее	30...100%
КПД котла при работе	на природном газе, не менее — 94 %; на жидком топливе, не менее — 91,5 %.
Топливо	Природный, попутный и сжиженный газы / Дизельное и котельно-печное топливо
Расчетный срок службы котла, не менее	20 лет

Преимущества:

выход на рабочий режим в течение 30-40 минут;
оптимизированная конструкция для работы на газообразном и на лёгких видах жидкого топлива;
большое количество типоразмеров котлов позволяет предложить заказчику оптимальное оборудование.

Типоразмер котла LAVART Master		800	1000	1250	1500	1750	2000	2500	3000	3500	4000	4500	5000	5500	6000	6500-15000
Номинальная теплопроизводительность	МВт Гкал/ч	0,8 0,69	1,0 0,86	1,25 1,08	1,5 1,29	1,75 1,5	2,0 1, 72	2,5 1,15	3,0 2,58	3,5 3,01	4,0 3,44	4,5 3,87	5,0 4,3	5,5 4,73	6,0 5,16	по запросу
Расход воды номинальный ΔT="25 °С	м³/ч	27,5	34,4	43,0	51,6	60,2″	68,8	86,0	103,2	120,4	137,6	154,8	172,0	189,2	206,4
Расход мин. ΔT="40 °С	м³/ч	17,2	21,5	26,9	32,3	37,6	43,0	53,8	64",5	75,3	86,0	96,8	107,5	118,3	129,0
Объем теплоносителя	м³	2,6	3,03	3,30	3,77	4,09	4,31	5,38	6,35	7,2	8,3	9,21	10,01	10,76	11,4
Расход уходящих газов	кг/ч	1234	1533	1908	2279	2652	3029	3869	4620	5375	6165	6950	7697	8523	9230
Аэродинамическое сопротивление газового тракта при при максимальной мощности	Па	339	434	555	672	736	902	522	614	696	697	651	725	755	765
Максимальная нагрузка на присоединительную плиту горелки	кНм	6	6	6	6	6	6	7	7	7	7	7	7	7	7
Длина	мм	2738	2968	3208	3468	3608	3758	4228	4468	4718	5090	5068	5306	5466	5574
Ширина	мм	1646	1702	1718	1770	1820	1830	1898	2014	2110	2174	2296	2378	2416	2468
Высота	мм	1802	1858	1876	1928	1978	1988	2056	2172	2268	2332	2454	2536	2574	2626
Масса сухого котла (допуск на массу 5%)	кг	2860	3225	3575	4120	4540	4845	5640	6730	7625	9010	9820	10970	11700	12600
