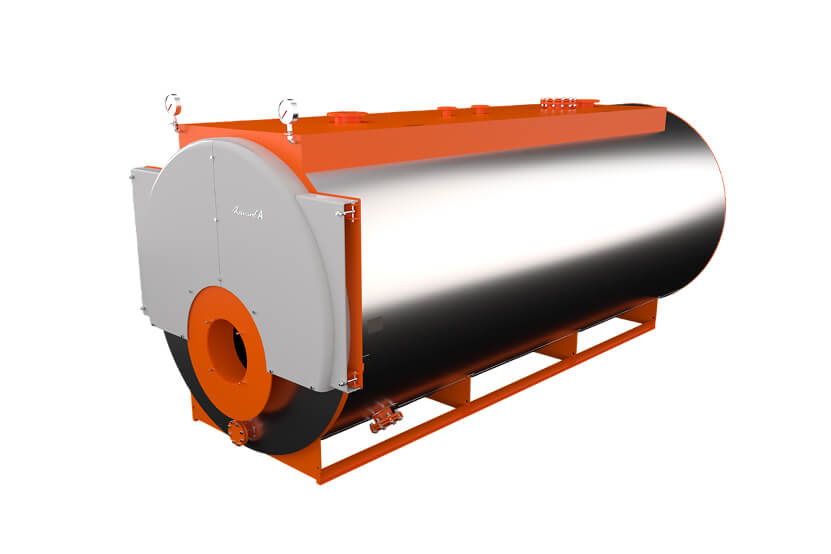

LAVART Arctica

Под заказ

Рассчитать стоимость

Характеристики котельной

Установленная тепловая мощность:: от 1000 до 5000 кВт
Основное топливо:: Природный, попутный и сжиженный газы / дизельное и котельно-печное топливо/сырая нефть/газовый конденсат/любые виды мазутов, включая ТКМ16 и ТКМ17
КПД на природном газе:: 94%
КПД на жидком топливе:: 92%
Срок службы:: не менее 25 лет

Описание

Характеристики

Котлы серии Arctica — это автоматизированные водогрейные жаротрубно-дымогарные; изготавливаются мощностью от 1,0 до 5 МВт. В данной серии используется принцип трёхходового прохождения продуктов сгорания. Котлы серии Arctica предназначены для производства перегретой воды с максимальной температурой до 115 °С, а также в составе котельных для теплоснабжения зданий, сооружений и обеспечения технологических процессов различного назначения Область применения: стационарные, блочно-модульные, и транспортабельные котельные, используемые в закрытых системах теплоснабжения. Газоплотный напольный отопительный стальной котёл с эксцентрическим расположением цилиндрической жаровой трубы и симметрично расположенными поверхностями нагрева. Котёл работает под наддувом. Пониженная нагрузка на камеру сгорания определяет низкие выбросы NOx. Возможно использование котлов в конденсационной схеме котельной с внешним конденсационным теплообменником.

Мощность	1,0 до 5,0 МВт
Избыточное давление воды на входе в котел при температуре воды на выходе из котла 115ºС и недогреве воды до кипения 30ºС, не менее	4,3 кгс/см² (но не более 6,0)
Минимальная температура воды на входе в котел, не менее	60 °С
Диапазон регулирования по теплопроизводительности, по отношению к номинальной мощности котла, не менее	30...100%
КПД котла при работе	на природном газе, не менее — 94 %; на жидком топливе, не менее — 2 %.
Топливо	Природный, попутный и сжиженный газы / дизельное и котельно-печное топливо / сырая нефть / газовый конденсат / любые виды мазутов, включая ТКМ16 и ТКМ17
Расчетный срок службы котла, не менее	20 лет

Преимущества:

котел работает на всех видах газообразного и жидкого топлива;
выход на рабочий режим в течение 30 — 40 минут;
возможность открытия двери без демонтажа горелки;
манометр входа/выхода теплоносителя в базовой комплектации, шибер, взрывной клапан по газовому тракту, комплект для чистки в базовой комплектации;
оптимизированная конструкция для работы в тяжелых эксплуатационных условиях.

Типоразмер котла LAVART Arctica		1000	1250	1500	1750	2000	2500	3000	3500	4000	4500	5000
Номинальная теплопроизводительность	МВт Гкал/ч	1,0 0,86	1,25 1,08	1,5 1,29	1,75 1,5	2,0 1,72	2,5 2,15	3,0 2,58	3,5 3,01	4,0 3,44	4,5 3,87	5,0 4,3
Объем теплоносителя	м³	4,1	5,7	6,2	6,8	7,2	8,5	9,7	10,6	11,5	13,9	15,2
Расход уходящих газов	кг/ч	1678	2101	2518	2930	3335	4174	5011	5824	6674	7513	8342
Аэродинамическое сопротивление газового тракта при при максимальной мощности	Па	200	250	400	405	410	415	580	730	610	680	820
Максимальная нагрузка на присоединительную плиту горелки	кНм	6	6	6	6	7	7	7	7	7	7	7
Длина	мм	4002	4402	4258	4408	4646	4756	4748	5082	5546	5932	6296
Ширина	мм	1765	1860	2170	2170	2200	2280	2384	2384	2504	2604	2604
Высота	мм	1835	1928	2238	2238	2268	2348	2452	2452	2572	2672	2672
Масса сухого котла (допуск на массу 5%)	кг	4800	5900	7200	7600	8100	9600	10500	11700	12500	14500	16000

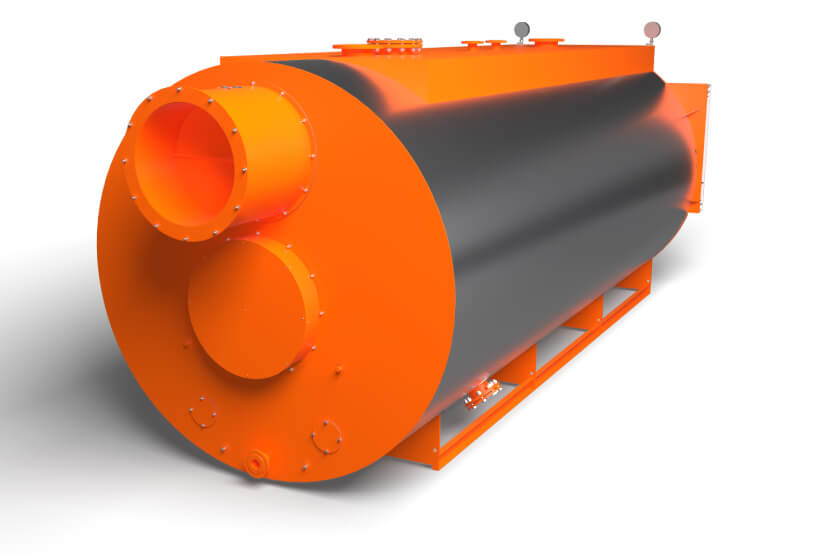

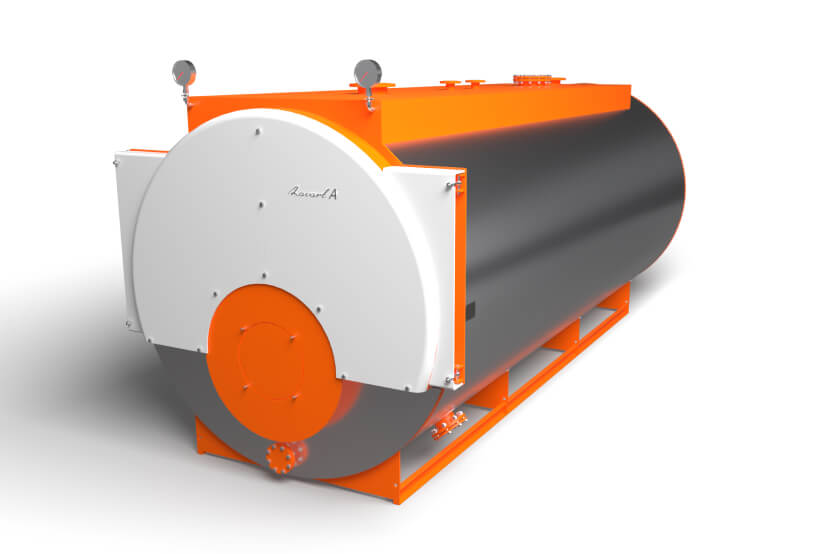

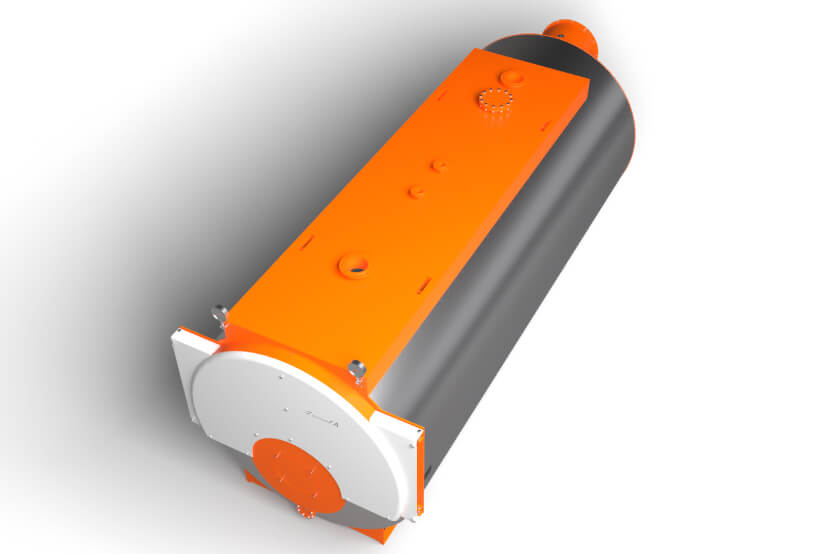

LAVART Arctica

LAVART Arctica

Преимущества:
